Python-gRPC实践(6)--编写gRPC网关

May 23, 2022 本文总阅读量次 13377

前言

就目前而言，在大多数场景中，用户侧的客户端和服务端还是通过HTTP进行交互，然后服务端内部各种服务再通过过各种协议进行交互，所以在采用了gRPC做内部服务的交互协议后，就需要一个网关来把gRPC的调用自动映射到HTTP应用上，方便客户端调用。

注：本文只针对一对一的gRPC服务。

之前原本想当做一个简单的实现，后面发现可以与我编写的pait框架可以嵌到一起，这样也可以对多个Web框架提供Gateway功能，于是就把这个功能的实现嵌入到pait框架中，所以下面有些代码来自于我编写的pait框架，对应的gRPC网关文档使用说明见:Pait gRPC Gateway

1.网关的基础实现思路

网关的思路很简单，就是把HTTP请求转发到了对应的gRPC服务，在Go生态中，已经出现了一个类似的框架–grpc-gateway，它负责grpc服务自动的映射到HTTP服务中，同时它通过让HTTP服务和gRPC服务监听同一个端口来降低使用者的疑惑。

通过前面的文章我们了解到，gRPC采用的是HTTP/2做传输协议，而HTTP/2是对于HTTP/1.1的一个升级，这样的话服务端在接收socket的数据且转为HTTP数据后就可以判断Header中Upgrade字段对应的值来把数据分别分发到HTTP服务和gRPC服务。

但是，Python的gRPC是通过gRPC-C转译的，也就是它的底层是C实现的，所以Python的gRPC无法传socket来启动服务，而是只能通过指定ip:port的形式来启动服务，如下：

import grpc
from concurrent import futures

grpc.server(
    futures.ThreadPoolExecutor(max_workers=10),
).add_insecure_port("127.0.0.1:9000")

这样上述的做法就无法实现了，只能让HTTP服务和gRPC服务分别监听不同的端口，无法做到像Go grpc-gateway那样，毕竟Go才是亲儿子。

最终只能以下面的方式实现：

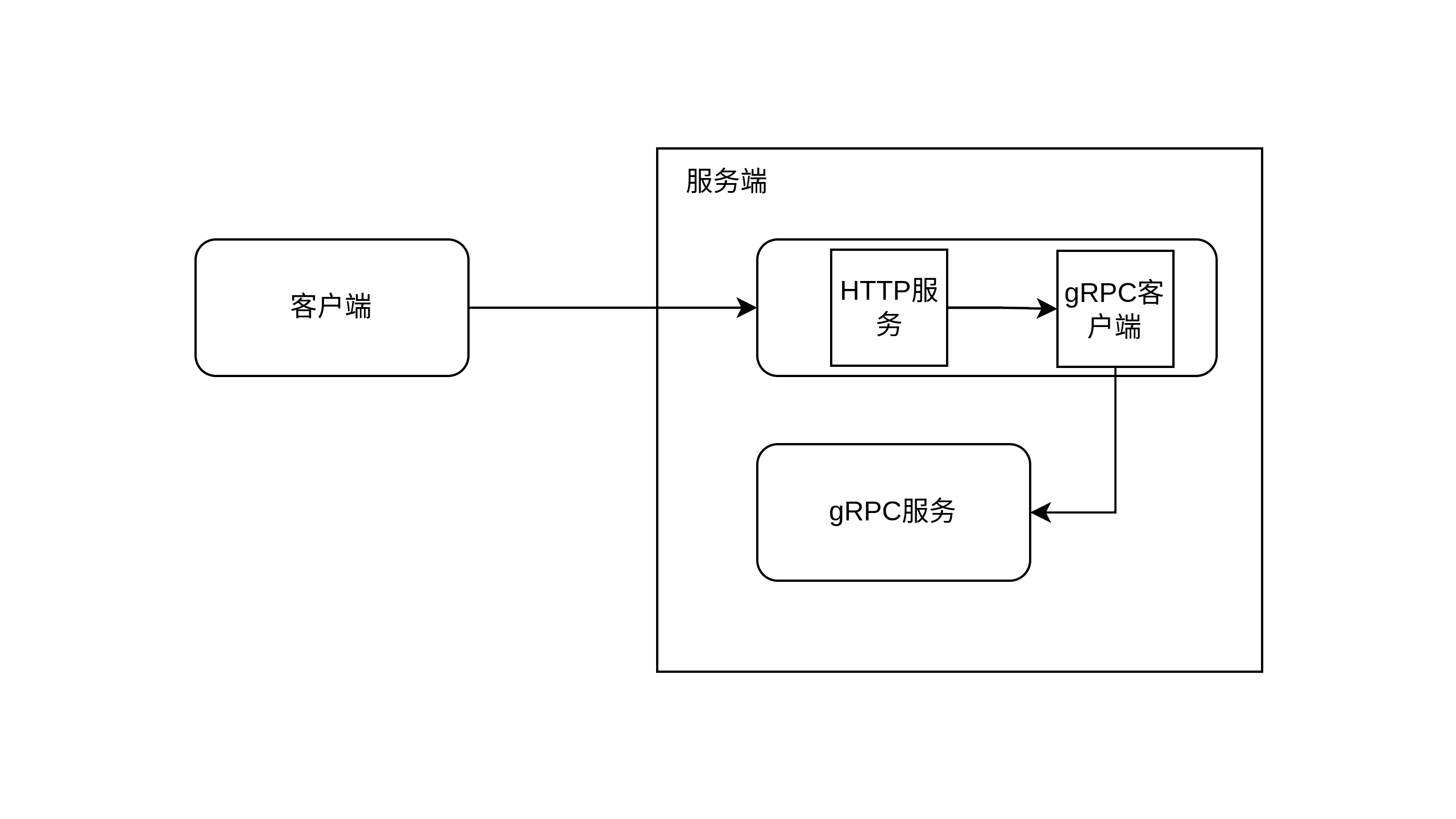

图中客户端发起的请求会先发送到HTTP服务绑定的端口，HTTP服务收到请求后，会转发到gRPC客户端，交由gRPC客户端发送到gRPC服务端，这样一系列服务就串起来了。

图中的示例HTTP服务与gRPC客户端在同一个进程，而gRPC服务在同台机器的另外一个进程，但是他们也可以在同一个进程内。

2.如何编写转发路由

总体思路决定后，就开始细究路由的实现了，路由只负责转发，不做其它功能，通过前面文章Python-gRPC实践（1）–gRPC简介的捉包可以知道，gRPC传输数据时，采用的是HTTP/2来传输请求，用的是POST方法，同时使用Body传输数据，那么我们可以采用尽量相似的方法来接收请求，再通过gRPC客户端传到对应的服务端，如下的Proto文件:

syntax = "proto3";
package example;


message LoginUserRequest {
  string uid = 1;
  string password = 2;
}
message LoginUserResult {
  string uid = 1;
  string user_name = 2;
  string token = 3;
}


service User {
    rpc login_user(LoginUserRequest) returns (LoginUserResult);
}

接着，以这种方法来创建一个路由来映射这个Proto文件的请求，这个路由采用POST方法然后解析对应的数据并通过对应的gRPC客户端传递到服务端，为了尽量的跟gRPC一致，所以HTTP服务与客户端通过Json进行交互，映射的路由代码如下：

import grpc
from starlette.applications import Starlette
from starlette.routing import Route
from starlette.requests import Request
from starlette.responses import JSONResponse

# pait项目的演示代码，由Proto文件生产的
from example.example_grpc.python_example_proto_code.example_proto.user import user_pb2
from example.example_grpc.python_example_proto_code.example_proto.user import user_pb2_grpc


async def login_route(request: Request) -> JSONResponse:
    # 接收请求
    request_dict: dict = await request.json()
    user_service: user_pb2_grpc.UserStub = request.app.state.user_service
    # 发送请求到对应的gRPC服务端
    result: user_pb2.LoginUserResult = user_service.login_user(
        user_pb2.LoginUserRequest(uid=request_dict["uid"], password=request_dict["password"])
    )
    # 返回对应的响应
    return JSONResponse(
        {
            "uid": result.uid,
            "user_name": result.user_name,
            "token": result.token,
        }
    )


def create_app() -> Starlette:
    # 绑定路由
    app: Starlette = Starlette(routes=[Route("/api/login", login_route, methods=["POST"])])

    def _before_server_start() -> None:
        # 启动时绑定gRPC客户端到对应的实例
        app.state.user_service = user_pb2_grpc.UserStub(grpc.aio.insecure_channel("0.0.0.0:9000"))

    app.add_event_handler("startup", _before_server_start)
    return app


if __name__ == "__main__":
    import uvicorn  # type: ignore

    uvicorn.run(create_app(), log_level="debug")

这样一个简单的转发就编写完毕了，但是目前是手动编写的代码，意味着每新增一个接口，我们就需有编写一个对应的路由函数，同时如果Protobuf文件发生了变更，那么我们需要定位到对应的代码再修改，非常麻烦，特别是我们在定义Protobuf文件时，已经很像在定义一个接口了，结果还要再编写路由函数，效率非常低，所以一个网关最关键的是需要通过Protobuf文件或者通过Protobuf的产物来自动生成路由函数并映射到对应的服务，这样一来，其它使用者后续只要修改Protobuf文件即可。

3.提取路由需要的数据

为了自动生成路由，还需要一些数据，通过编写的转发路由可以发现，我们只需要收到用户的请求，解析数据，然后通过对应的gRPC客户端方法来发送数据即可，所以需要通过这个gRPC客户端的方法来找到所有需要的数据（尝试了多种方法，目前这种是最优的）。

以上面的Protobuf文件自动生成的Python代码中的user_pb2_grpc.UserStub为例子(可以通过pait/example/example_grpc了解)，它的代码如下：

import grpc

from example.example_grpc.python_example_proto_code.example_proto.user import user_pb2 as example__proto_dot_user_dot_user__pb2
from google.protobuf import empty_pb2 as google_dot_protobuf_dot_empty__pb2


class UserStub(object):
    def __init__(self, channel):
        self.get_uid_by_token = channel.unary_unary(
                '/user.User/get_uid_by_token',
                request_serializer=example__proto_dot_user_dot_user__pb2.GetUidByTokenRequest.SerializeToString,
                response_deserializer=example__proto_dot_user_dot_user__pb2.GetUidByTokenResult.FromString,
                )
        self.logout_user = channel.unary_unary(
                '/user.User/logout_user',
                request_serializer=example__proto_dot_user_dot_user__pb2.LogoutUserRequest.SerializeToString,
                response_deserializer=google_dot_protobuf_dot_empty__pb2.Empty.FromString,
                )
        self.login_user = channel.unary_unary(
                '/user.User/login_user',
                request_serializer=example__proto_dot_user_dot_user__pb2.LoginUserRequest.SerializeToString,
                response_deserializer=example__proto_dot_user_dot_user__pb2.LoginUserResult.FromString,
                )
        self.create_user = channel.unary_unary(
                '/user.User/create_user',
                request_serializer=example__proto_dot_user_dot_user__pb2.CreateUserRequest.SerializeToString,
                response_deserializer=google_dot_protobuf_dot_empty__pb2.Empty.FromString,
                )
        self.delete_user = channel.unary_unary(
                '/user.User/delete_user',
                request_serializer=example__proto_dot_user_dot_user__pb2.DeleteUserRequest.SerializeToString,
                response_deserializer=google_dot_protobuf_dot_empty__pb2.Empty.FromString,
                )

通过这份生成的代码可以发现，这个对象类中包括了每个调用的url，请求体和响应体，这样再加上上面说了gRPC是以POST方法进行请求的，那么构成一个最小路由的条件都已经满足了。
但是，要通过这份代码提取数据却比较麻烦，由于都是在__init__方法后才初始化各个gRPC的调用方法，所以没办法通过dir(UserStub)获取到对应的gRPC调用方法，只能通过UserStub(channel).__dict__来获取gRPC的调用方法，不过channel最好需要在对应的HTTP服务启动时再初始化，特别是对于uvicorn来说，如果grpc.aio.channel提前初始化，那么他们使用的不是同一个事件循环，这意味着就必须在Web实例启动后再注册路由，但由于Sanic等框架是不支持实例启动后再注册路由的，所以这个方法行不通。此外，示例代码中的请求体，响应体都是调用对应的方法再加载到channel.unary_unary中，之后我们没办法在运行时通过UserStub的实例来直接获取。

幸运的是，由Proto文件生成的UserStub对象是有规则的，所以可以在程序运行时获取到UserStub的源码，然后通过一定的规则把数据提取出来，分析上面的源码，可以发现有如下几个规则：

1.self.xxx中是gRPC调用的方法名，同时channel.unary_unary代表了这是一对一的请求。
2.self.xxx的下面第一行是gRPC方法对应的url
3.self.xxx的下面第二行出现了gRPC方法的请求对象，这一行是以request_serializer=开头，以.SerializeToString结尾，可以通过正则提取中间的对象字符串，然后可以在运行时通过解析字符串从UserStub所在的模块中提取到正确的请求对象。
4.self.xxx的下面第三行则是gRPC方法的响应对象，处理方法跟请求对象类似。

发现了规则后就可以通过规则提取对应的数据，具体代码如下：

import inspect
import re
from typing import Any, List, Generator, Optional, Type
from types import ModuleType
from google.protobuf.message import Message

from example.example_grpc.python_example_proto_code.example_proto.user import user_pb2_grpc


def _gen_message(class_module: ModuleType, line: str, match_str: str) -> Type[Message]:
    # 通过正则提取对应的字符串
    module_path_find_list = re.findall(match_str, line)
    if len(module_path_find_list) != 1:
        raise ValueError("module path not found")
    module_path: str = module_path_find_list[0]
    module_path_list: List[str] = module_path.split(".")
    # 通过UserStub模块获取到消息体对应的模块
    message_module: ModuleType = getattr(class_module, module_path_list[0])
    # 从模块提取到对应的对象
    message_model: Type[Message] = getattr(message_module, module_path_list[1])

    if not issubclass(message_model, Message):
        raise RuntimeError("Can not found message")
    return message_model


def parse(stub: Any) -> Generator[tuple, None, None]:
    # 提取对应对象的源码，以`\n`切分成每一行
    line_list: List[str] = inspect.getsource(stub).split("\n")

    # 获取对象的模块，这样就能知道这个模块引用了什么包，方便后面提取请求和响应对象
    class_module: Optional[ModuleType] = inspect.getmodule(stub)
    if not class_module:
        raise RuntimeError(f"Can not found {stub} module")
    # 通过enumerate，可以获取到行数对应的索引
    for index, line in enumerate(line_list):
        # 不是self.所在的行，就跳过
        if "self." not in line:
            continue
        # 只映射一对一的gRPC请求，其它gRPC请求则忽略
        if "channel.unary_unary" not in line:
            continue

        # 通过这一行提取gRPC调用端方法名
        invoke_name: str = line.split("=")[0].replace("self.", "").strip()
        # 从下一行提取url
        method: str = line_list[index + 1].strip()[1:-2]
        # 从下两行提取请求对象
        request: Type[Message] = _gen_message(
            class_module, line_list[index + 2], r"request_serializer=(.+).SerializeToString"
        )
        # 从下三行提取响应对象
        response: Type[Message] = _gen_message(
            class_module, line_list[index + 3], r"response_deserializer=(.+).FromString"
        )
        # 返回提取的数据
        yield invoke_name, method, request, response


if __name__ == "__main__":
    for i in parse(user_pb2_grpc.UserStub):
        print(i)

这段代码执行后就会输出以下结果，可以发现，这段代码正常的从UserStub中提取到了我们想要的数据。

('get_uid_by_token', '/user.User/get_uid_by_token', <class 'example_proto.user.user_pb2.GetUidByTokenRequest'>, <class 'example_proto.user.user_pb2.GetUidByTokenResult'>)
('logout_user', '/user.User/logout_user', <class 'example_proto.user.user_pb2.LogoutUserRequest'>, <class 'google.protobuf.empty_pb2.Empty'>)
('login_user', '/user.User/login_user', <class 'example_proto.user.user_pb2.LoginUserRequest'>, <class 'example_proto.user.user_pb2.LoginUserResult'>)
('create_user', '/user.User/create_user', <class 'example_proto.user.user_pb2.CreateUserRequest'>, <class 'google.protobuf.empty_pb2.Empty'>)
('delete_user', '/user.User/delete_user', <class 'example_proto.user.user_pb2.DeleteUserRequest'>, <class 'google.protobuf.empty_pb2.Empty'>)

不过这还不够，比如使用者可能想自定义这个请求映射的URL，或者是控制这个gRPC请求方法是否要映射等等，这些功能是无法通过Proto文件来控制的，如果写在另一个文件配置又非常麻烦，最后决定通过Proto文件的注释来实现这些功能，比如下面的Proto代码：

service User {
  // The interface should not be exposed for external use
  // pait: {"enable": false}
  rpc get_uid_by_token (GetUidByTokenRequest) returns (GetUidByTokenResult);
  // pait: {"tag": [["grpc-user", "grpc_user_service"], ["grpc-user-system", "grpc_user_service"]]}
  // pait: {"summary": "Create users through the system", "url": "/user/create"}
  rpc create_user(CreateUserRequest) returns (google.protobuf.Empty);
}

这段代码有一个标准的pait:开头，这样在解析时，就可以知道这一行是需要解析的文本，然后就会去解析后面跟着的一串Json字符串，就可以知道get_uid_by_token设置了enable为false，而create_user设置了url为/user/create。不过，默认生成的代码中，客户端对象是没有携带Proto文件的注释信息的，只有他们对应的服务端对象才有携带，比如UserStub没有携带注释信息，而UserStub对应的User对象则携带，所以需要从User中提取数据。

此外，对于请求对象和响应对象也可以采用这样的思路，但是Python的gRPC库通过Proto文件生成Python代码时，Proto文件中为Message编写的注释是不会一起跟过来的，需要自己编写一个插件，或者通过mypy-proto插件生成的文件来获取。由于这部分的代码比较长且繁杂，这里只做简单说明，具体源码见pait.util.groc_inspect.stub.py

4.自动映射路由

至此，url，请求方法，请求体和响应体都获取到了，现在可以自动映射路由了，还是以starlette框架为例子：

import grpc
from starlette.applications import Starlette
from starlette.requests import Request
from starlette.responses import JSONResponse
from google.protobuf.message import Message
from google.protobuf.json_format import MessageToDict
from typing import Any, Callable

# pait项目的演示代码，由Proto文件生产的
from example.example_grpc.python_example_proto_code.example_proto.user import user_pb2
from example.example_grpc.python_example_proto_code.example_proto.user import user_pb2_grpc


def gen_route(
    app: Starlette,
    stub: Any,
    url: str,
    invoke_name: str,
    grpc_request: Message,
    grpc_response: Message,
) -> None:
    """
    :param app: Starlette实例
    :param stub: gRPC客户端对应的类
    :param url: url
    :param invoke_name: gRPC调用的方法名
    :param grpc_request: gRPC请求体
    :param grpc_response: gRPC响应体，可以发现它没有被使用
    """
    def _route(request: Request) -> JSONResponse:
        resp_dict: dict = await request.json()
        # 通过app实例携带的channel来调用gRPC服务
        func: Callable = getattr(stub(app.state.channel), invoke_name)
        # 把gRPC响应数据专为json响应
        return JSONResponse(MessageToDict(await func(grpc_request(**resp_dict))))

    # 注册路由
    app.add_route(url, _route, methods=["POST"])


def create_app() -> Starlette:
    # 绑定路由
    app: Starlette = Starlette()

    # 通过调用上面段parse函数得到了gRPC对应的数据再通过gen_route来自动注册路由
    for parse_result_list in parse(user_pb2_grpc.UserStub):
        gen_route(
            app,
            user_pb2_grpc.UserStub,
            *parse_result_list,
        )

    def _before_server_start() -> None:
        # 启动时绑定gRPC客户端对应的channel
        app.state.channel = grpc.aio.insecure_channel("0.0.0.0:9000")

    app.add_event_handler("startup", _before_server_start)
    return app


if __name__ == "__main__":
    import uvicorn  # type: ignore

    uvicorn.run(create_app(), log_level="debug")

5.总结

至此，gRPC网关的最核心的实现已经编写完成了，不过可以发现gRPC的响应体并没有被使用，同时这个实现非常简单，不容易拓展，可以通过自定义Gateway Route路由函数了解更多的拓展。
