gRPC Gateway

1.介绍

gRPC基于HTTP/2.0进行通信,理论上很容易自动转换成一个RESTful接口,所以Go gRPC很容易的就能实现gRPC GatwWay功能,如grpc-gateway。但是Python gRPC却很难做到,因为它不像Go gRPC一样是使用Go语言编写的库,而是用C语言编写的,同时Python gRPC提供的API比较少,所以Python要写一个转发HTTP请求到gRPC服务比较麻烦,而Pait提供的gRPC GateWay功能可以为开发者以最小的代码实现一个简单的gRPC Gateway

Note

Pait提供的gRPC GateWay功能实际上是类似一个代理服务,它会把HTTP客户端发送的请求转为对应的Msg对象,再通过channel发送给gRPC服务端,最后把gRPC服务端返回的Msg对象转为框架对应的Json响应返回给HTTP客户端。

2.使用

gRPC GateWay的使用非常简单, 代码例子如下:

from typing import Any
import grpc
from starlette.applications import Starlette
from pait.app.starlette.grpc_route import GrpcGatewayRoute
from pait.app.starlette import AddDocRoute
from pait.util.grpc_inspect.message_to_pydantic import grpc_timestamp_int_handler

# 引入根据Protobuf文件生成的对应代码
from example.example_grpc.python_example_proto_code.example_proto.user import user_pb2_grpc
from example.example_grpc.python_example_proto_code.example_proto.book import social_pb2_grpc, manager_pb2_grpc


def create_app() -> Starlette:
    app: Starlette = Starlette()
    # 为app注册UserStub,BookSocialStub和BookManagerStub的路由函数
    grpc_gateway_route: GrpcGatewayRoute = GrpcGatewayRoute(
        app,
        # 传入对应的Stub类
        user_pb2_grpc.UserStub,
        social_pb2_grpc.BookSocialStub,
        manager_pb2_grpc.BookManagerStub,
        # 指定url开头
        prefix="/api",
        # 指定生成的路由函数名的开头
        title="Grpc",
        # 定义路由属性的解析方法,具体见下面说明
        parse_msg_desc="by_mypy",
    )
    def _before_server_start(*_: Any) -> None:
        # 启动时注册对应的channel,这样注册的路由函数在接收请求时可以把参数通过grpc.channel传给grpc服务端
        grpc_gateway_route.init_channel(grpc.aio.insecure_channel("0.0.0.0:9000"))

    async def _after_server_stop(*_: Any) -> None:
        # 关闭时关闭建立的channel
        await grpc_gateway_route.channel.close()

    app.add_event_handler("startup", _before_server_start)
    app.add_event_handler("shutdown", _after_server_stop)

    # 注册文档路由,这样可以方便的看出GrpcGateWayRoute的路由函数是什么
    AddDocRoute(prefix="/api-doc", title="Pait Api Doc").gen_route(app)
    return app


if __name__ == "__main__":

    import uvicorn  # type: ignore
    from pait.extra.config import apply_block_http_method_set
    from pait.g import config

    config.init_config(
        apply_func_list=[apply_block_http_method_set({"HEAD", "OPTIONS"})]
    )

    uvicorn.run(create_app(), log_level="debug")

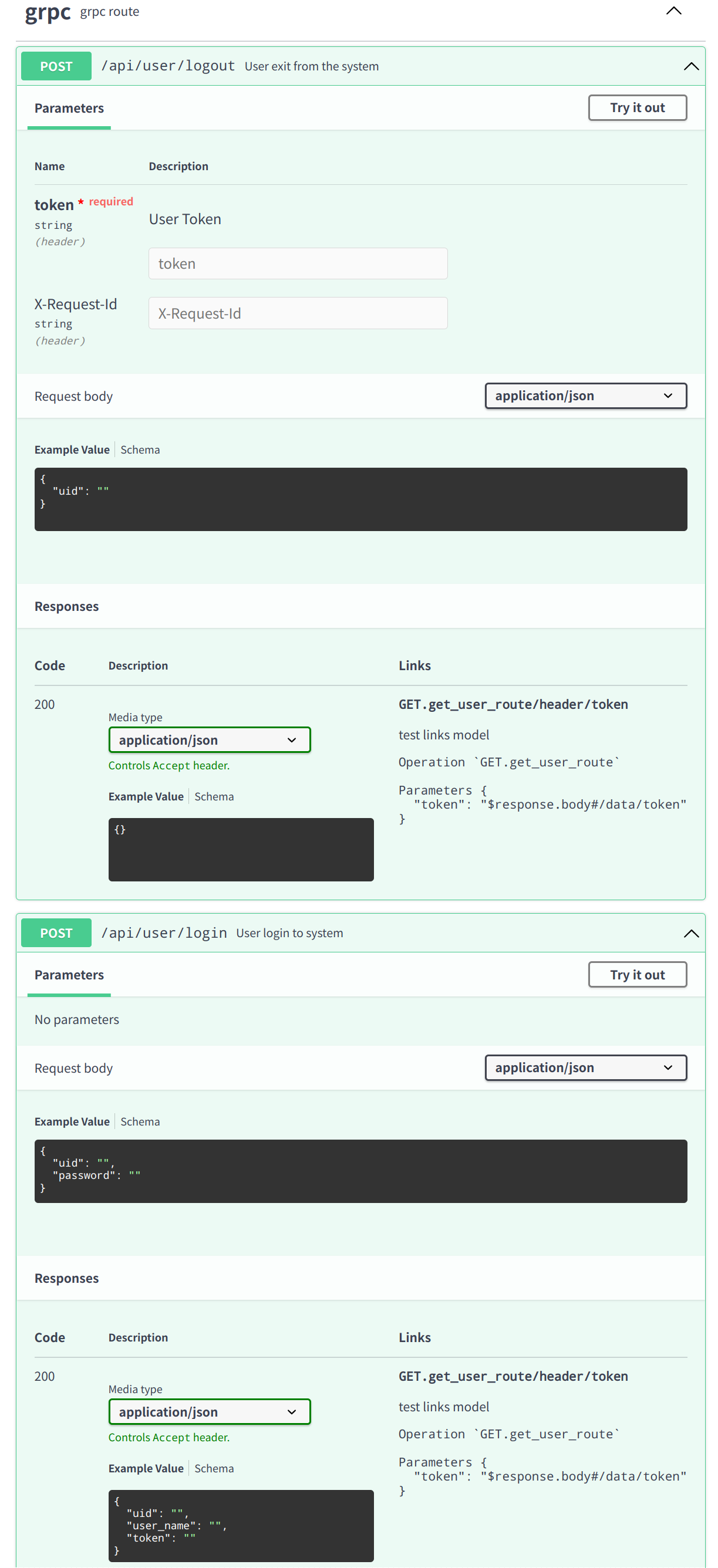

运行代码后,访问对应的链接http://127.0.0.1:8000/api-doc/swagge就可以看到如下页面:

页面中的API都是GrpcGatewayRoute通过解析Protobuf生成的Stub类生成的,具体的Protobuf文件可以访问example_proto了解。

Note

需要注意的是,如果不通过GrpcGatewayRouteinit_channel方法指定grpc.channel,那么路由函数收到请求后无法把该请求转成grpc请求发送给对应的gRPC服务。

3.参数介绍

GrpcGatewayRoute提供的参数都会应用到所有Stub中,如果每个Stub需要应用不同的参数,则可以分开注册Stub,GrpcGatewayRoute支持的参数如下:

  • app: 必填,且必须是对应的app实例,GrpcGatewayRoute会把Stub生成的路由函数注册到对应的app实例中。
  • stub_list: 支持一个或多个的stub参数,需要注意的是,传入的Stub必须是由Protobuf生成的gRPC Stub类。
  • prefix: 生成路由函数的URL前缀,假如prefix/api,Stub类的一个gRPC方法对应的URL为/user.User/get_uid_by_token,那么生成的URL则是/api/user.User/get_uid_by_token
  • title: 生成路由函数名是由title以及一个gRPC方法的方法名决定的,如果一个app实例绑定过个相同的Stub类,则title必须不同。(对于Tornado,是通过title和gRPC方法名来定义对应Handler类的名称。)
  • parse_msg_desc: 指定要解析msg注释的类型,如果不填则会解析Message对应的Option,如果填入的值为by_mypy,则会解析通过mypy-protobuf插件生成的pyi文件,如果填入的是一个路径,则会解析对应路径下的Protobuf文件,具体使用方法见:protobuf_to_pydantic
  • msg_to_dict: 默认为google.protobuf.json_format.MessageToDict。路由函数收到gRPC服务返回的Message对象后,会通过msg_to_dict转为Python的dict对象,再返回json到客户端。
  • parse_dict: 默认为空,该参数仅支持google.protobuf.json_format.ParseDict以及它的变体。路由函数收到HTTP客户端的请求后会对数据进行校验,然后转为gRPC方法需要的Message对象。
  • pait: 用于装饰路由函数的pait装饰器对象。
  • make_response: 负责把路由函数返回的Dict对象转为对应Web框架的Json响应对象。
  • url_handler: 用于更改gRPC自带的URL,默认会把gRPC方法的.改为-
  • gen_response_model_handle(0.8版本新增): 用于生成路由函数对应的Pait响应对象函数,默认的生成函数如下:
    def _gen_response_model_handle(grpc_model: GrpcModel) -> Type[PaitBaseResponseModel]:
        class CustomerJsonResponseModel(PaitJsonResponseModel):
            name: str = grpc_model.response.DESCRIPTOR.name
            description: str = grpc_model.response.__doc__ or ""

            # Rename it,
            # otherwise it will overwrite the existing scheme with the same name when generating OpenAPI documents.
            response_data: Type[BaseModel] = type(
                f"{grpc_model.method}RespModel", (msg_to_pydantic_model(grpc_model.response),), {}
            )

        return CustomerJsonResponseModel

  • request_param_field_dict(0.8版本移除): 指定一个参数名对应的field对象,需要注意的是,这是会应用到所有的Stub对象。
  • grpc_timestamp_handler_tuple(0.8版本移除): 该方法支持传入一个(type, callback)的数组,type代表字段对应的类型,callback代表转换方法,字段的类型为Timestamp时会启用。因为gRPC的Timestamp默认情况下只支持字符串转换,所以提供了这个方法来支持其它类型转为gRPC Timestamp对象,比如把int类型转为Timestamp对象,则对应的callback可以写为:
    def grpc_timestamp_int_handler(cls: Any, v: int) -> Timestamp:
        t: Timestamp = Timestamp()

        if v:
            t.FromDatetime(datetime.datetime.fromtimestamp(v))
        return t


4.定义路由属性

通过Swagger页面可以发现,UserStub相关的路由函数的url与其它Stub的路由函数不一样,这是因为在Protobuf中定义了UserStub生成路由函数的一些行为,目前支持多种方法来自定义路由属性,下面介绍两种常用方法。

4.1.通过Protobuf的Option定义路由的属性(推荐)

Note

0.8以及后续版本才支持本功能

UserStub对应的user.proto文件的service块,这里通过Option定义了UserStub路由函数的行为,具体如下:

// 引入了pait.api包
import "example_proto_by_option/common/api.proto";

service User {
  // The interface should not be exposed for external use
  rpc get_uid_by_token (GetUidByTokenRequest) returns (GetUidByTokenResult) {
    option (pait.api.http) = {
      not_enable: true, // 定义不解析该函数
      group: "user", // 定义函数的group
      tag: [{name: "grpc-user", desc: "grpc_user_service"}]  // 定义函数的标签
    };
  };
  rpc logout_user (LogoutUserRequest) returns (google.protobuf.Empty) {
    option (pait.api.http) = {
      summary: "User exit from the system",  // 定义函数的简介
      any: {url: "/user/logout"},  // 定义函数的url是什么,any代表具体的HTTP方法由GrpcGateway方法定义,如果要指定HTTP方法为POST,那么需要把any替换为post
      tag: [{name: "grpc-user", desc: "grpc_user_service"}]
    };
  };
  rpc login_user(LoginUserRequest) returns (LoginUserResult) {
    option (pait.api.http) = {
      summary: "User login to system",
      any: {url: "/user/login"},
      tag: [{name: "grpc-user", desc: "grpc_user_service"}]
    };
  };
  rpc create_user(CreateUserRequest) returns (google.protobuf.Empty) {
    option (pait.api.http) = {
      summary: "Create users through the system",
      any: {url: "/user/create"},
      tag: [
        {name: "grpc-user", desc: "grpc_user_service"},
        {name: "grpc-user-system", desc: "grpc_user_service"}
      ]
    };
  };
  rpc delete_user(DeleteUserRequest) returns (google.protobuf.Empty) {
    option (pait.api.http) = {
      desc: "This interface performs a logical delete, not a physical delete",
      any: {url: "/user/delete"},
      tag: [
        {name: "grpc-user", desc: "grpc_user_service"},
        {name: "grpc-user-system", desc: "grpc_user_service"}
      ]
    };
  };
}
这份protobuf文件中的第一行引入了pait.api包,在使用的过程中建议把该文件下载到对应的目录中,并在自己的Protobuf文件中引入该包。

pait.api支持的拓展属性如下:

  • group:路由函数对应的group
  • tag: 路由函数对应的tag对象
  • summary: 路由函数对应的描述
  • url: 路由函数对应的url
  • enable: 是否要生成对应方法的路由,默认为false
  • additional_bindings: 增加一个新的路由映射方法

其中url和additional_bindings的使用方法比较特殊,具体使用方法如下:

service Demo {
  // http方法由GrpcGateway生成,但指定了url为/demo
  rpc demo_request_1 (Empty) returns (Empty) {
    option (pait.api.http) = {
      any: {url: "/demo"},
    };
  };
  rpc demo_request_2 (Empty) returns (Empty) {
    // 指定http方法为post,URL为/demo
    option (pait.api.http) = {
      post: {url: "/demo"},
    };
  };
  rpc demo_request_3 (Empty) returns (Empty) {
    // 指定http方法为post,但是url采用了gRPC生成的url
    option (pait.api.http) = {
      post: {default: true},
    };
  };
  rpc demo_request_4 (Empty) returns (Empty) {
    // 指定http方法为get,URL为/demo
    option (pait.api.http) = {
      get: {url: "/demo"},
    };
    // 额外映射了一个http方法为post,URL为/demo的路由,且指定了对应的desc
    additional_bindings: {
      post: {url: "/demo1"},
      desc: "test additional bindings"
    }
  };
}

Note

具体的示例文件见:https://github.com/so1n/pait/tree/master/example/example_grpc/example_proto_by_option

4.2.通过Protobuf文件注释定义路由的属性

UserStub对应的user.proto文件的service块,这里通过注释定义了UserStub路由函数的行为,这些注释都是通过pait:开头,然后跟着的是一段json数据,具体如下:

// 定义了整个User服务生成的路由函数的group都是user, tag都是grpc-user(后面跟着的grpc_user_service是对应的文档描述)
// pait: {"group": "user", "tag": [["grpc-user", "grpc_user_service"]]}
service User {
  // 定义不要生成get_uid_by_token的路由函数
  // pait: {"enable": false}
  rpc get_uid_by_token (GetUidByTokenRequest) returns (GetUidByTokenResult);
  // 定义logout_user 函数的summary和url
  // pait: {"summary": "User exit from the system", "url": "/user/logout"}
  rpc logout_user (LogoutUserRequest) returns (google.protobuf.Empty);
  // pait: {"summary": "User login to system", "url": "/user/login"}
  rpc login_user(LoginUserRequest) returns (LoginUserResult);
  // pait: {"tag": [["grpc-user", "grpc_user_service"], ["grpc-user-system", "grpc_user_service"]]}
  // pait: {"summary": "Create users through the system", "url": "/user/create"}
  rpc create_user(CreateUserRequest) returns (google.protobuf.Empty);
  // pait: {"url": "/user/delete", "tag": [["grpc-user", "grpc_user_service"], ["grpc-user-system", "grpc_user_service"]]}
  // pait: {"desc": "This interface performs a logical delete, not a physical delete"}
  rpc delete_user(DeleteUserRequest) returns (google.protobuf.Empty);
}
这份文件的注释都是通过pait:开头,然后跟着一段json数据,目前解析方法并不是非常的智能,所以不支持换行,如果定义的属性过多则需要另起一行注释,这行注释也需要以pait:开头,同时注释一定要写在对应方法的前面。如果service定义了对应的属性,而rpc方法没有定义,则在生产rpc方法对应的路由时会采用service定义的属性。

目前支持的可定义的属性如下:

  • name: 路由函数的名称,默认为空字符串
  • tag: 路由函数对应的tag列表,列表内必须是一个元祖,分别为tag的名和tag的描述
  • group:路由函数对应的group
  • summary: 路由函数对应的描述
  • url: 路由函数对应的url
  • enable: 是否要生成对应方法的路由,默认为false

Note

具体的示例文件见:https://github.com/so1n/pait/tree/master/example/example_grpc/example_proto

5.定义Message的属性

在生成路由函数时,GrpcGatewayRoute会把方法对应的请求message和响应message解析为路由函数对应的请求和响应对象,这些对象的类型都为pydantic.BaseModel,之后Pait就可以通过对应的pydantic.BaseModel对象来生成文档或者做参数校验。

不过这样生成的pydantic.BaseModel对象只有基本的信息,为了能让生成的pydantic.BaseModel对象更加的丰富,Pait通过protobuf_to_pydantic来拓展pydantic.BaseModel对象的信息。

5.1.通过Protobuf的Option定义Message的属性(推荐)

Note

0.8以及后续版本才支持本功能

该方法通过Protobuf的Option来拓展pydantic.BaseModel对象的信息,在使用之前,需要把文件下载到自己的项目里面,并在自己的Protobuf文件中引用,示例代码如下:

import "example_proto_by_option/common/p2p_validate.proto";

// create user
message CreateUserRequest {
  string uid = 1 [
    (p2p_validate.rules).string.miss_default = true,  // 定义了该字段没有默认值
    (p2p_validate.rules).string.example = "10086",  // 定义字段的示例值为10086
    (p2p_validate.rules).string.title = "UID",  // 定义了字段的Title为UID
    (p2p_validate.rules).string.description = "user union id" // 定义了字段的desc
  ];
  string user_name = 2 [
    (p2p_validate.rules).string.description = "user name",
    (p2p_validate.rules).string.min_length = 1,
    (p2p_validate.rules).string.max_length = 10,
    (p2p_validate.rules).string.example = "so1n"
  ];
  string password = 3 [
    (p2p_validate.rules).string.description = "user password",
    (p2p_validate.rules).string.alias = "pw",
    (p2p_validate.rules).string.min_length = 6,
    (p2p_validate.rules).string.max_length = 18,
    (p2p_validate.rules).string.example = "123456"
  ];
  SexType sex = 4;
}

之后生成的文档中关于CreateUserRequest的展示如下:

这种方式还支持其它的拓展,具体见protobuf_to_pydantic文档

5.2.通过Protobuf文件注释定义Message的属性

该方法通过获取Protobuf文件的注释来拓展pydantic.BaseModel对象的信息,比如user.proto文件的CreateUserRequest,它的注释如下:

message CreateUserRequest {
  // 通常Protobuf的Message都有默认值,如果指定miss_default为true,则不会使用gRPC的默认值
  // pait: {"miss_default": true, "example": "10086", "title": "UID", "description": "user union id"}
  string uid = 1;
  // pait: {"description": "user name"}
  // pait: {"default": "", "min_length": 1, "max_length": "10", "example": "so1n"}
  string user_name = 2;
  // pait: {"description": "user password"}
  // pait: {"alias": "pw", "min_length": 6, "max_length": 18, "example": "123456"}
  string password = 3;
  SexType sex = 4;
}

// logout user
message LogoutUserRequest {
  string uid = 1;
  // 不解析该字段
  // pait: {"enable": false}
  string token = 2; }
之后生成的文档中关于CreateUserRequest的展示如下:

可以发现Message注释编写的方法与Service的一致,只不过是属性不同,Message支持的属性除了miss_defaultenable外,与Pait的Field对象一致,miss_default默认为false,如果为true,则代表该字段没有默认值,如果为false,则代表该字段的默认值为Protobuf对应属性的默认值;enable默认为True,如果为False,则不会解析该字段。

支持的属性列表

  • miss_default
  • enable
  • example
  • alias
  • title
  • description
  • const
  • gt
  • ge
  • lt
  • le
  • min_length
  • max_length
  • min_items
  • max_items
  • multiple_of
  • regex
  • extra

Note

更多使用方法见protobuf_to_pydantic文档

6.自定义Gateway Route路由函数

虽然提供了一些参数用于Gateway Route路由的定制,但是光靠这些参数还是不够的,所以支持开发者通过继承的方式来定义Gateway Route路由函数的构造。

比如下述示例的User.proto文件:

// 原文件见:https://github.com/so1n/pait/blob/master/example/example_grpc/example_proto_by_option/user/user.proto
// logout user
message LogoutUserRequest {
  string uid = 1;
  // 不解析该字段
  string token = 2 [(p2p_validate.rules).string.enable = false];
}

service User {
  // The interface should not be exposed for external use
  rpc get_uid_by_token (GetUidByTokenRequest) returns (GetUidByTokenResult) {
    option (pait.api.http) = {
      not_enable: true,
      group: "user",
      tag: [{name: "grpc-user", desc: "grpc_user_service"}]
    };
  };
  rpc logout_user (LogoutUserRequest) returns (google.protobuf.Empty) {
    option (pait.api.http) = {
      summary: "User exit from the system",
      any: {url: "/user/logout"},
      tag: [{name: "grpc-user", desc: "grpc_user_service"}]
    };
  };
  rpc login_user(LoginUserRequest) returns (LoginUserResult) {
    option (pait.api.http) = {
      summary: "User login to system",
      any: {url: "/user/login"},
      tag: [{name: "grpc-user", desc: "grpc_user_service"}]
    };
  };
  rpc create_user(CreateUserRequest) returns (google.protobuf.Empty) {
    option (pait.api.http) = {
      summary: "Create users through the system",
      any: {url: "/user/create"},
      tag: [
        {name: "grpc-user", desc: "grpc_user_service"},
        {name: "grpc-user-system", desc: "grpc_user_service"}
      ]
    };
  };
  rpc delete_user(DeleteUserRequest) returns (google.protobuf.Empty) {
    option (pait.api.http) = {
      desc: "This interface performs a logical delete, not a physical delete",
      any: {url: "/user/delete"},
      tag: [
        {name: "grpc-user", desc: "grpc_user_service"},
        {name: "grpc-user-system", desc: "grpc_user_service"}
      ]
    };
  };
}
文件中定义的接口中有一个名为User.get_uid_by_token的接口,它用于通过token获取uid, 同时拥有校验Token是否正确的效果,这个接口不会直接暴露给外部调用,也就不会通过Gateway Route生成对应的HTTP接口。 而其它接口被调用时,需要从Header获取Token并通过gRPC接口User.get_uid_by_token进行判断,判断当前请求的用户是否正常,只有校验通过时才会去调用对应的gRPC接口。 同时,接口User.logout_user请求体LogoutUserRequesttoken字段被标注为不解析,并通过Herder的获取Token,使其跟其它接口统一。

接下来就通过继承的方法来重新定义Gateway Route路由函数的构造:

from sys import modules
from typing import Callable, Type
from uuid import uuid4

from example.example_grpc.python_example_proto_code.example_proto.user import user_pb2
from pait.util.grpc_inspect.stub import GrpcModel
from pait.util.grpc_inspect.types import Message

class CustomerGrpcGatewayRoute(GrpcGatewayRoute):
    # 继承`GrpcGatewayRoute.gen_route`方法
    def gen_route(
        self, grpc_model: GrpcModel, request_pydantic_model_class: Type[BaseModel]
    ) -> Callable:

        # 如果不是login_user接口,就走自定义的路由函数
        if grpc_model.method!= "/user.User/login_user":

            async def _route(
                request_pydantic_model: request_pydantic_model_class,  # type: ignore
                token: str = Header.i(description="User Token"),  # 通过Header获取token
                req_id: str = Header.i(alias="X-Request-Id", default_factory=lambda: str(uuid4())),  # 通过Header获取请求id
            ) -> Any:
                # 获取gRPC接口对应的调用函数,需要放在最前,因为它包括了判断channel是否创建的逻辑。
                func: Callable = self.get_grpc_func(method_name)
                request_dict: dict = request_pydantic_model.dict()  # type: ignore
                if method_name == "/user.User/logout_user":
                    # logout_user接口需要一个token参数
                    request_dict["token"] = token
                else:
                    # 其它接口需要通过校验Token来判断用户是否合法
                    result: user_pb2.GetUidByTokenResult = await user_pb2_grpc.UserStub(
                        self.channel
                    ).get_uid_by_token(user_pb2.GetUidByTokenRequest(token=token))
                    if not result.uid:
                        # 如果不合法就报错
                        raise RuntimeError(f"Not found user by token:{token}")
                # 合法就调用对应的gRPC接口
                request_msg: Message = self.get_msg_from_dict(grpc_model.request, request_dict)
                # 添加一个请求ID给gRPC服务
                grpc_msg: Message = await func(request_msg, metadata=[("req_id", req_id)])
                return self._make_response(self.get_dict_from_msg(grpc_msg))

            # 由于request_pydantic_model_class是在父类生成的,所以Pait在兼容延迟注释时获取不到该模块的request_pydantic_model_class值,
            # 所以要把request_pydantic_model_class注入本模块,在下一个版本`GrpcGatewayRoute`会自动处理这个问题。
            modules[_route.__module__].__dict__["request_pydantic_model_class"] = request_pydantic_model_class
            return _route
        else:
            # login_user接口则走自动生成逻辑。
            return super().gen_route(grpc_model, request_pydantic_model_class)
之后就可以跟原来使用GrpcGatewayRoute的方法一样使用我们新创建的CustomerGrpcGatewayRoute,之后就可以看到如下效果: 可以看到/api/user/login/api/user/create没有什么变化,而/api/user/logout需要通过Header获取token和X-Request-ID

回到页面顶部
